经验分享----温控器烧坏原因分析
来源:LCCS | 作者:lccsthomas | 发布时间: 2013-12-27 | 969 次浏览 | 分享到:

以前,我们往往收到客户投诉,温控器被烧成这个样子,认为是温控器的问题。


先看看温控器被烧坏的样子:这个样子非常接近之前很多客诉中提到温控器烧坏的现象。

不过这个样品是工程部在做测试的时候发生的状况,此时温控器是正常的,还没有被完全烧坏;但是如果再继续用下去的话,温控器无疑就完全会被烧坏。此时温控器的端子脚并未松动,接触电阻正常。


那么究竟是什么原因导致这样的状况呢?


此温控器是利用卤素灯做的直流负载的测试,测试电流15A,测试电压12V。


从温控器的端子脚到电源部分逐一排查,发现导致此状况的真正原因竟然是连接导线处松动造成。

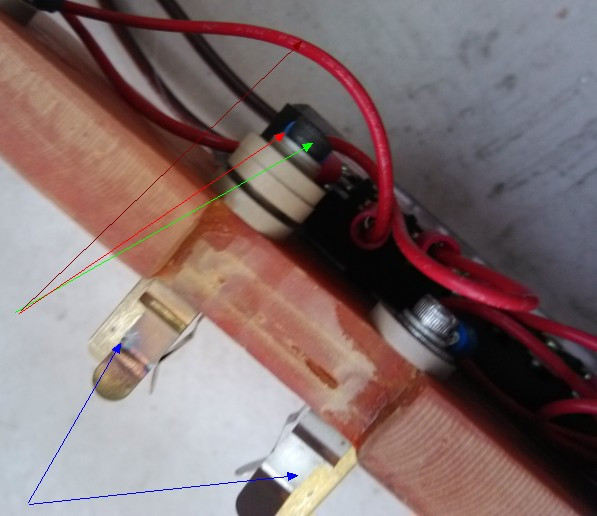

温控器是被安装在蓝色箭头标示的夹具上,其弹片弹力很紧,接触OK。


铜夹具通过螺丝与电木板、导线相连接。


当检查的时候,发现此导线螺丝与铜夹具非常的松动。

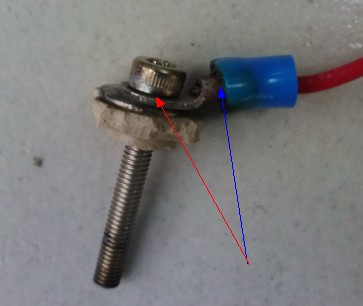

红色箭头所指的地方,连接松动;同时也导致了蓝色箭头所指的护套出现融化的现象,环行端子有发黑的现象。

支撑铜柱的电木板已经被烧黑了,由于铜柱已经被固定好,所以看不到电木板上较大面积烧黑的部分。


其实铜柱下面全部是烧黑的痕迹。


基于事实的分析:


刚开始做测试的时候,所有的连接线路和固定件是非常紧固的;在测试过程中,由于电流较大15A,所以相比较来说与其所有接触部分的发热相对温度就会较高;这些连接部分由于温度的上升,按照正常的状况发生热胀冷缩的原理进行膨胀,而各零件之间的膨胀是不相同的,温控器在不断的控制其温度上升和下降,紧固件之间也是膨胀和收缩交替进行,因此经过长时间的运行,紧固件部分有可能就会出现松动。一旦出现松动,则载流件之间的接触电阻会变大,此时由于电阻的热效应,导致温度急剧上升。温度上升时,热量会从载流件的高温区向低温区传递热量,本案中,高温区为螺丝接触导线的区域,热量会通过铜柱向端子脚方向传递,另外一边的热量会通过环行端子向导线传递。而本案的测试中,我们使用了耐高温导线,所以线材暂时还没有变化,而端子的护套是普通塑料做的,所以先熔化。通过铜柱向温控器那边传递热量,由于铜柱体积大,且耐温高,所以对铜柱不会造成什么影响,但是铜的导热性也不错,其热量继续向温控器的端子脚传递,但是温控器的端子脚为0.8厚的快接端子脚,相比体积很小,承载的电流却很大;它自身也承载了15A的电流,会发热,再加上前面传递过来的热量,就会导致此处区域变成高温区域,所以端子脚被烧黑了,如果再继续做下去,温控器的外壳会被烧坏,就会出现我们常见的客诉-----温控器被烧的面目全非的那种状态了。
