浅析温控器复位不同步对终端产品的影响
来源:LCCS | 作者:seazhang | 发布时间: 2014-04-01 | 2390 次浏览 | 分享到:

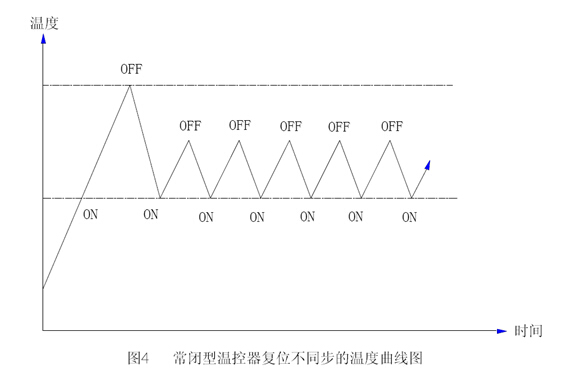

A减少0.1mm的位移,则B也会同时减少0.1mm的位移。对于复位不同步的产品,因为行程B值比较小,所以随着降温的持续,开关触点会先到达零位,而双金属片还没有到零位则不能进行翻转,此时电路被接通,接通后加热体开始升温;由于温度的升高,双金属片受热不再往上进行翻转,而是由于其膨胀特性会继续往下变形,此时A会往最高的弧高点方向移动,这样的趋势会导致温控器内部的开关触点再次被打开。由于双金属片没有翻转,所以从电路接通到开关触点再次被打开,感温面处的温度就不能达到第一次温控器双金属片突跳翻转时的温度,而且比第一次的温度低很多。随着加热体温度的上升,触点再次打开,然后温度下降,因为A>B的存在事实,,依旧是温控器内部开关触点先闭合而引起发热体再次升温;如此反复循环。到最后则以规律的温度曲线呈现出所控制的温度点变低的情形发生。如图4所示:



4案例分析

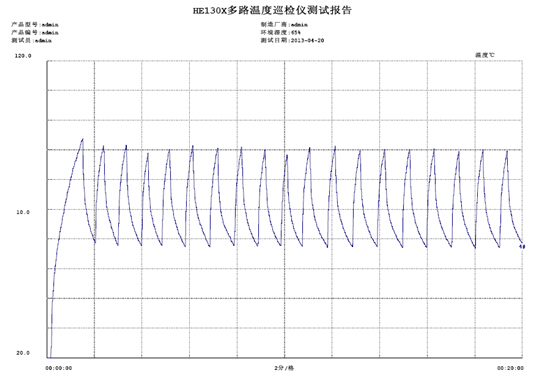

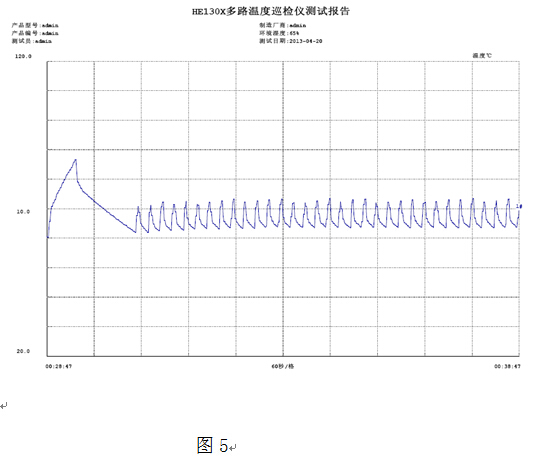

本公司有一国外客户,在某次客诉中有1pcs的产品不能正常工作,客户所描述的不良现象为:温控器所控制的终端产品的温度一直维持在59~64℃;而客户的实际需要是60~70℃,也就是说最高温度部分偏低。收到客户的不良样品之后,我们再次用精密温度测试炉对温控器的动作温度和复位温度继续了测试,测试结果为68.6/59.4℃,从测试结果来看,此温控器应该可以控制其温度范围是59.4~68.6,也不至于低到64;为了再次确认客户的不良,我们依照客户的终端产品做了模拟实验,实验的电路可以简化为图3的电路;同时用温度巡检仪对温控器的温度持续监测,发现温控器的温度控制范围正如客户所描述的,为59~64℃;所以根据本文中复位不同步的过程分析可以判断,此温控器一定是复位不同步的产品。随后,我们更换了同型号的温控器,再次进行监测,则控制的温度范围符合客户的要求值60~70℃。两次测试的温度曲线图如图5.备注:监测点的温度贴近于发热体处,与产品的上盖表面温度有差异。

通过本文的分析总结,温控器制造厂家在对温控器做出厂检测时,除了做温度检测以外,还应该做同步的测试,以避免发生温控器用于客户端时而产生控制温度的不良。
